Industrial
Planta Colplet
Generación solar sobre la cubierta de la planta de Colplet S.A.S., con estructura anclada a la lámina y puesta a tierra continua en cada módulo. La inyección se hace a través de inversor y transformador seco Rymel de 112,5 kVA (440/220 V), con bandejas y rotulado independientes para los circuitos DC y AC.
- Villavicencio, Meta
- Agosto 2024
- Transformador seco 112,5 kVA
- Tipo de proyecto
- Industrial
- Ubicación
- Villavicencio, Meta
- Fecha
- Agosto 2024
- Dato clave
- Transformador seco 112,5 kVA
- Registro
- 7 fotos
El proyecto
El reto y la solución
Colplet S.A.S. quería producir parte de la energía de su planta en Villavicencio con una instalación industrial bien hecha. Montamos los módulos sobre la cubierta, con estructura anclada a la lámina y puesta a tierra continua en cada panel, y llevamos la energía hasta un cuarto eléctrico con inversor y transformador seco Rymel de 112,5 kVA (440/220 V). Bandejas y rotulado separan los circuitos DC y AC para operar y mantener con seguridad.
Alcance
Lo que se hizo

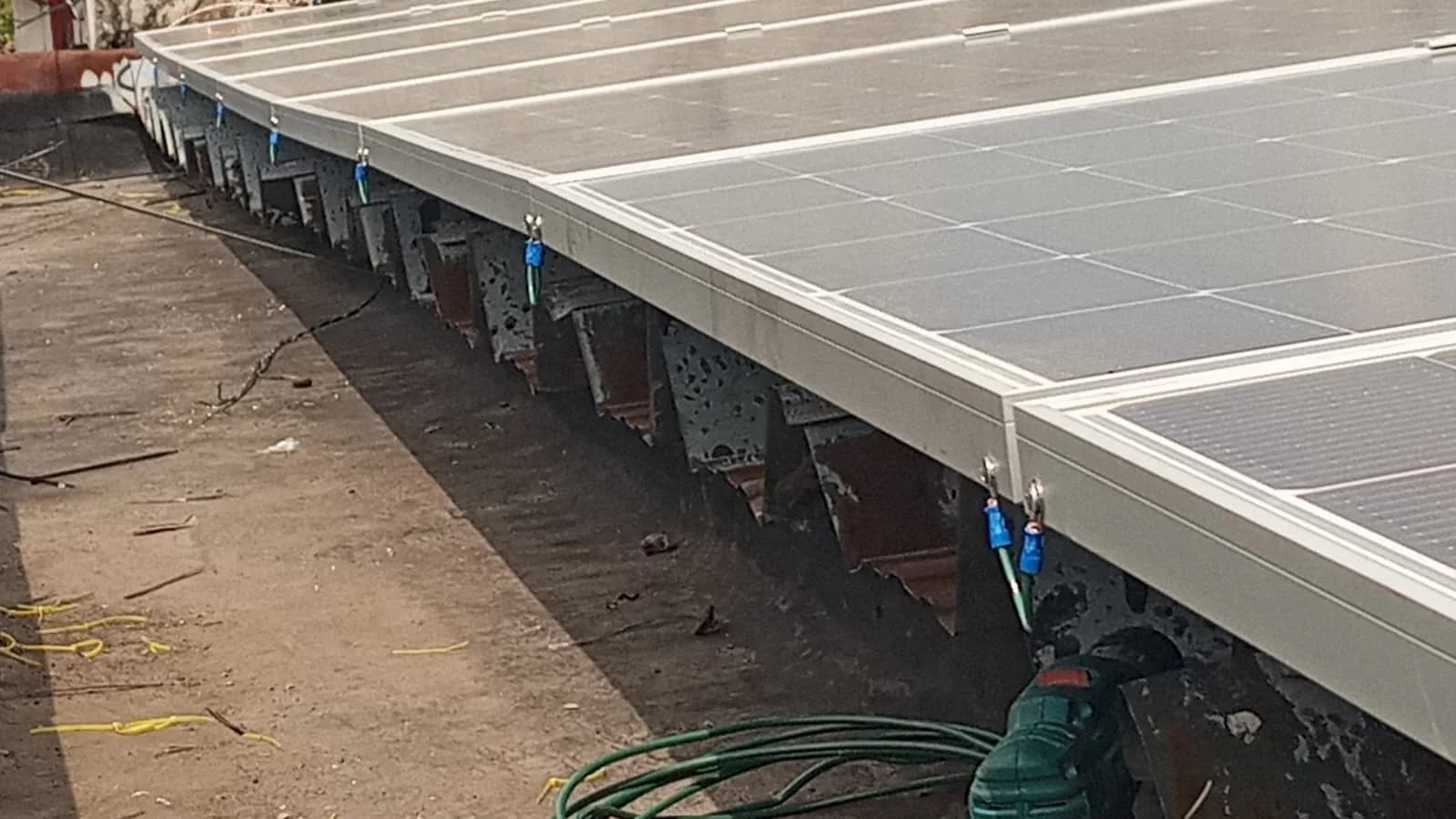

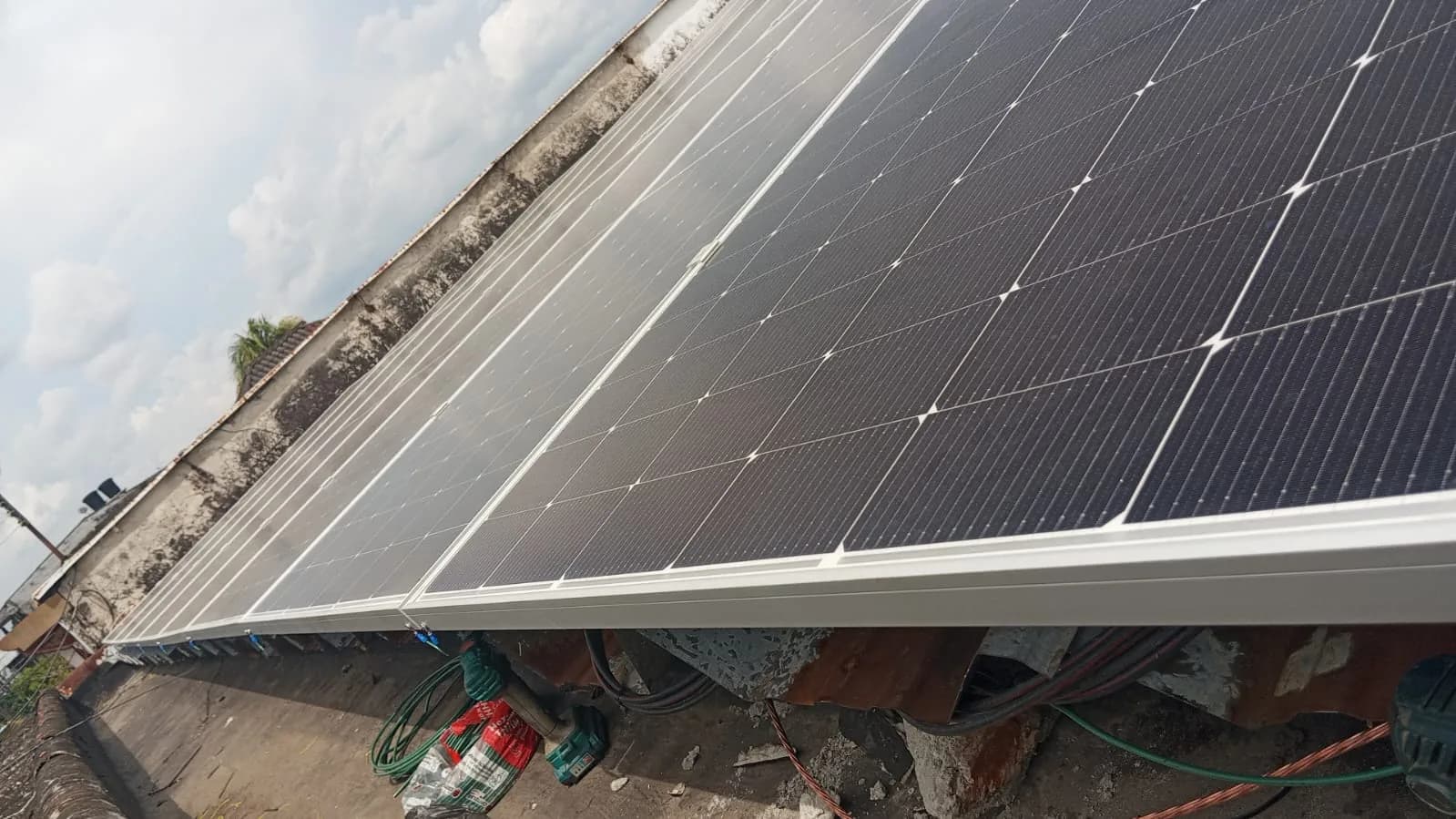

- Instalamos módulos solares sobre la cubierta de la planta con estructura anclada a la lámina trapezoidal.

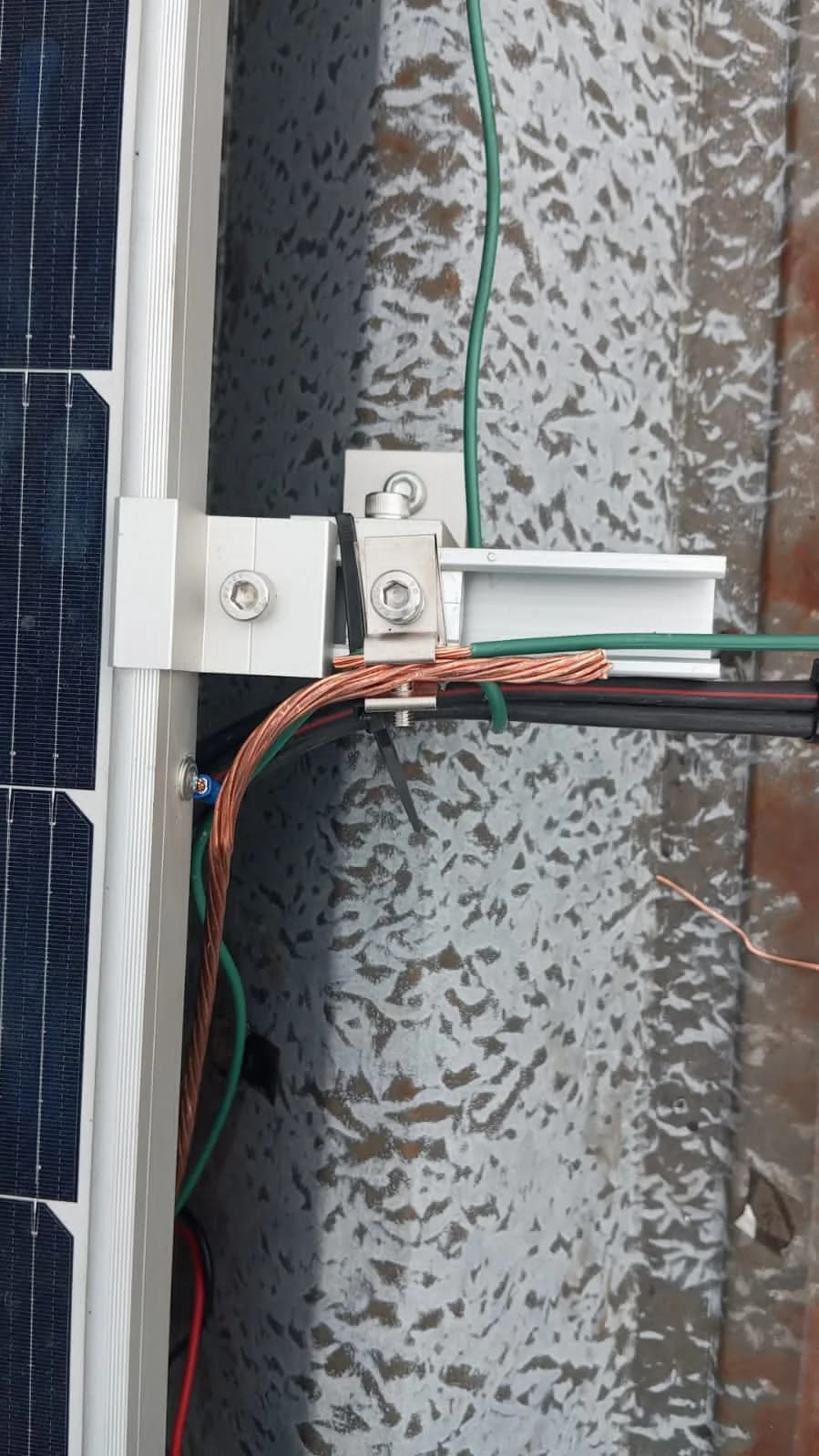

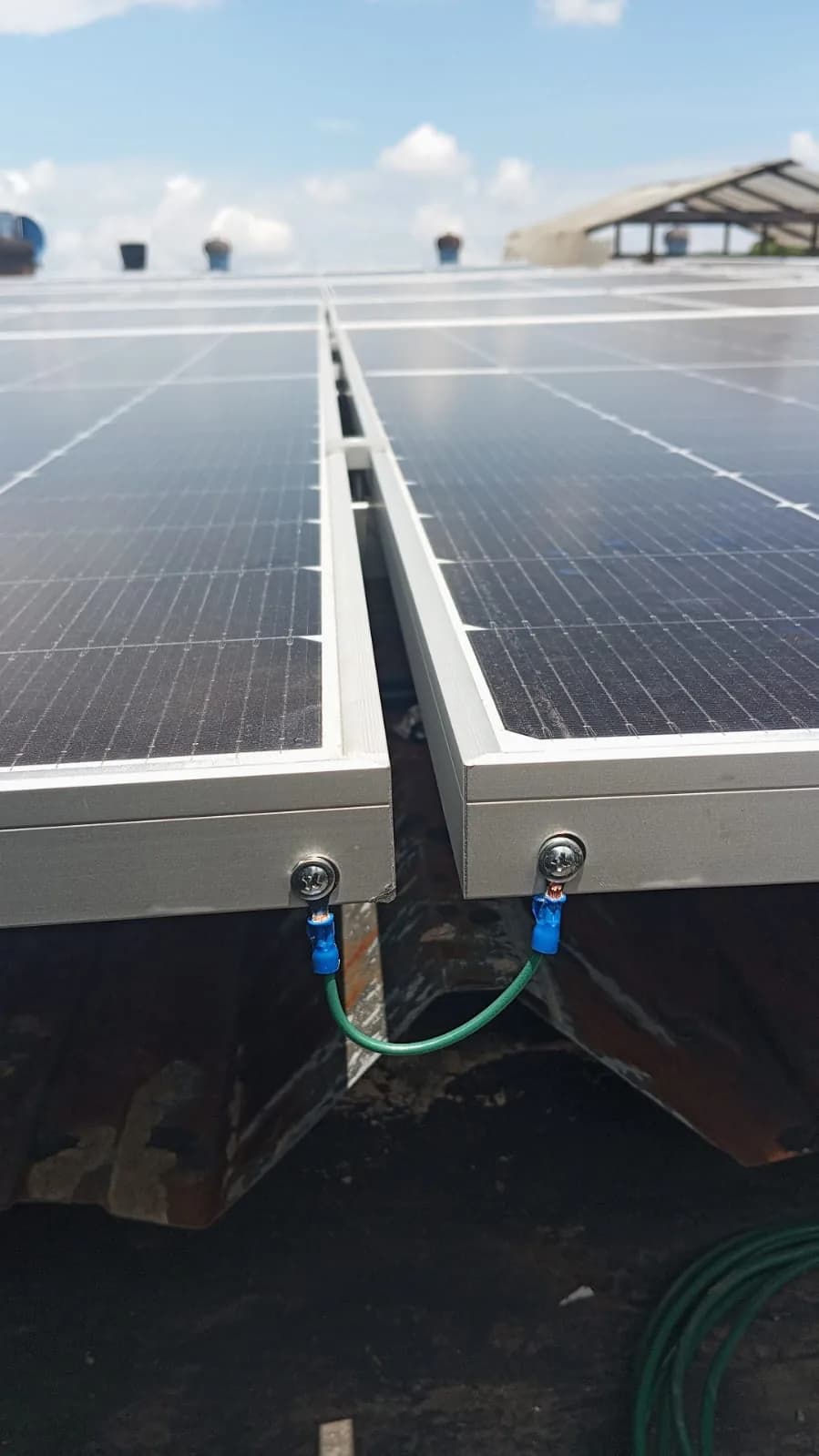

- Conectamos a tierra cada módulo con puente de cobre y terminal, más un conductor de cobre desnudo a lo largo del arreglo.
- Tendimos los circuitos DC en bandeja portacable tipo malla desde la cubierta hasta el cuarto eléctrico.

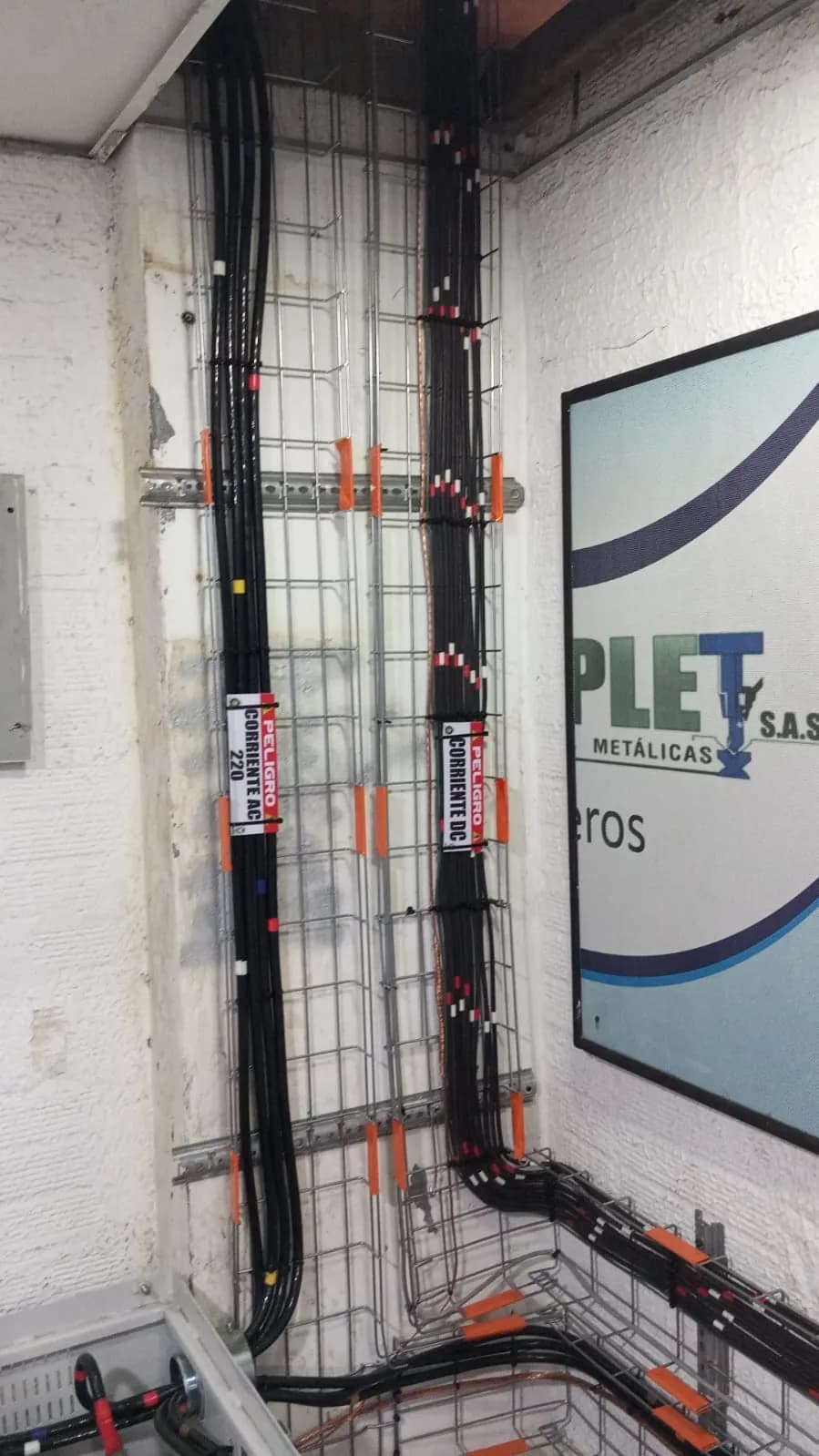

- Separamos los circuitos DC y AC en bandejas independientes, con rótulos de peligro por tipo de corriente.

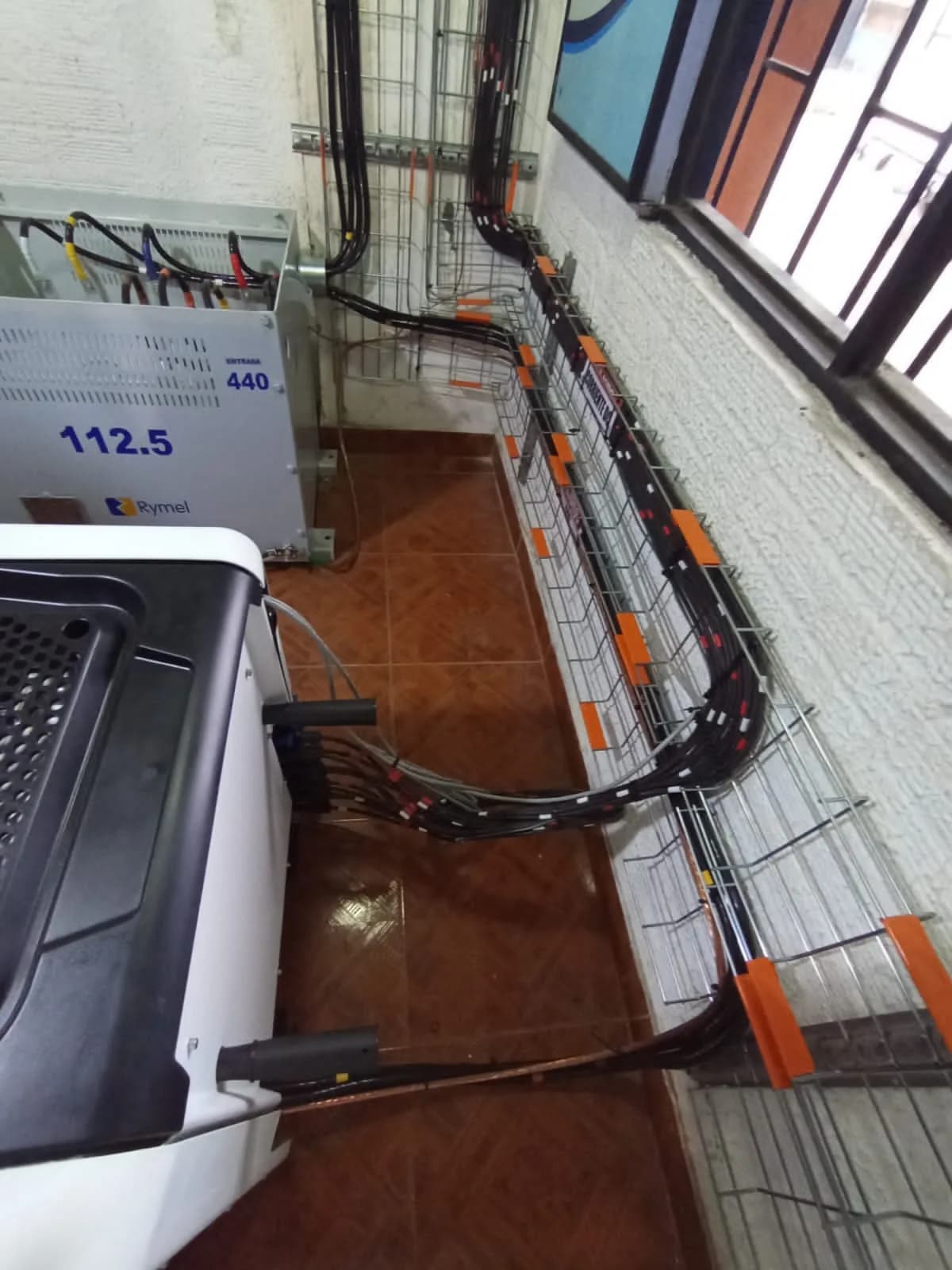

- Instalamos el inversor en el cuarto eléctrico, con llegada ordenada de los circuitos de cada string.

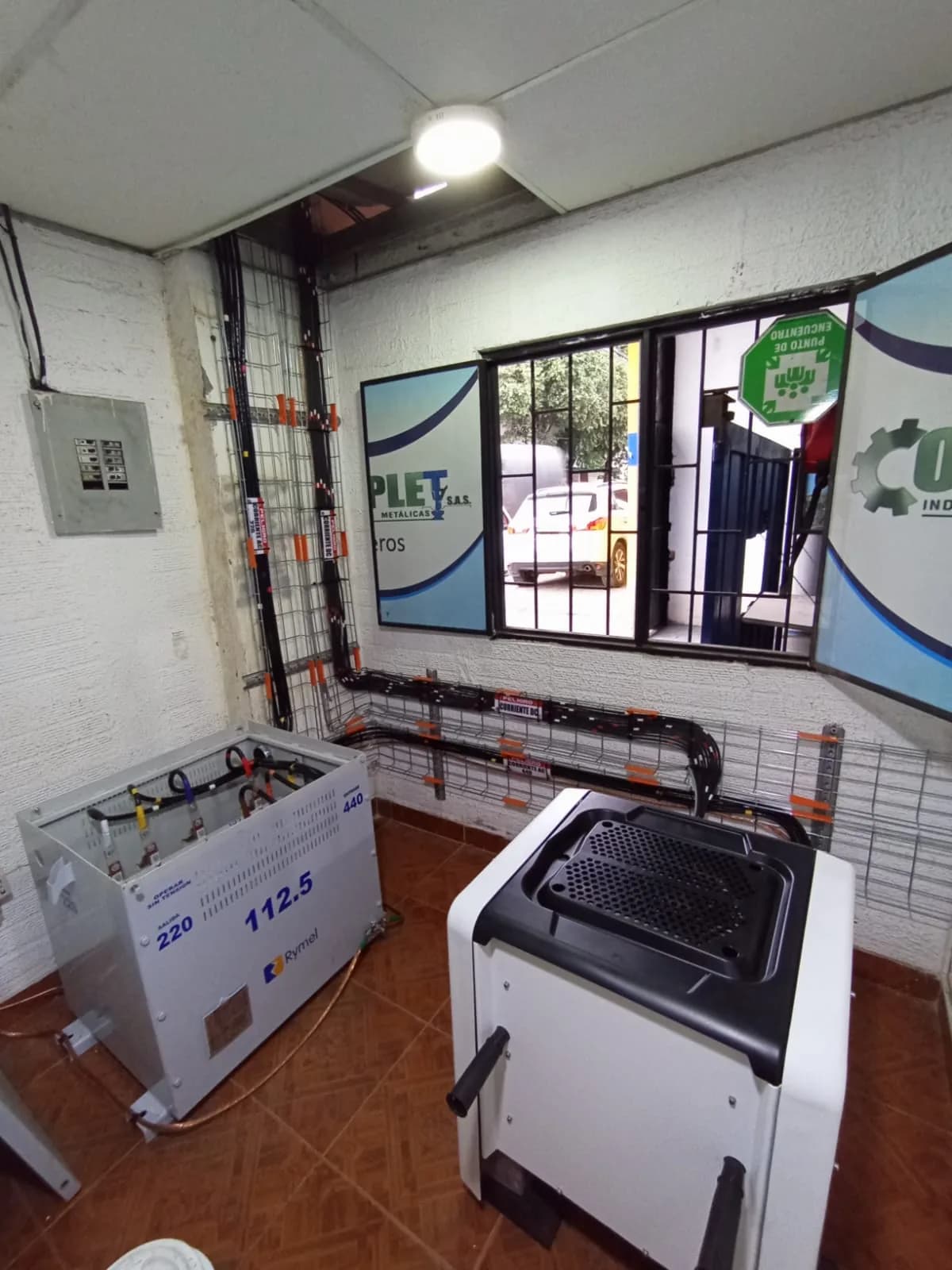

- Instalamos un transformador seco Rymel de 112,5 kVA (440/220 V) para acoplar la energía a la red interna.
Registro de obra
La obra en fotos
7 fotos · toca para ampliar
